电动液压拉铆封工具,用于自动或手持式加工铆螺母和铆螺柱。高拉铆力,超薄设计,轻重量的完美结合。模块化设计,可在狭窄的空间里使用。

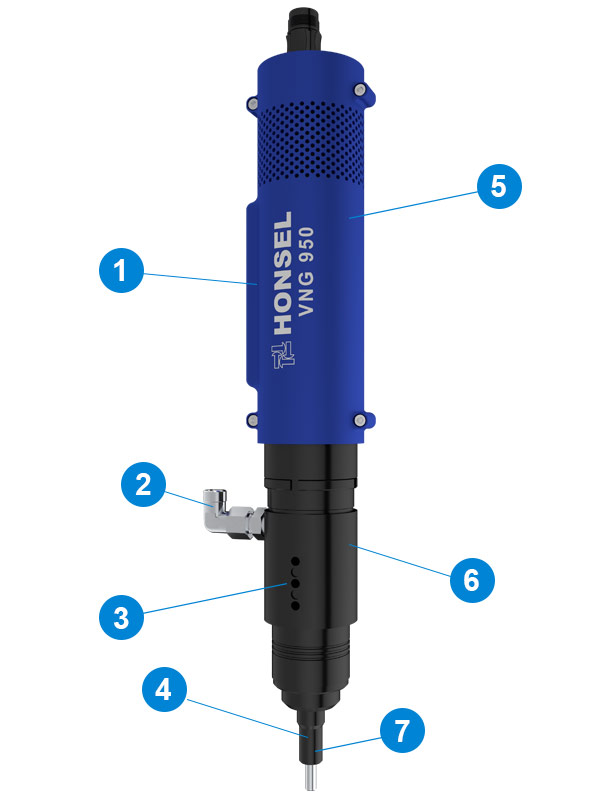

DMSD 2G过程监控
• 位移编码器分辨率0.01mm• 通过液压传感器测量拉力。
增压缸的液压连接
固定安装孔
公差补偿
• 位置便宜1.5mm以内 • 角度 8度以内
电动马达
安装过程中扭矩和角度监测
液压活塞
• 行程12mm • 拉力58KN
快换系统
• 便捷更换和底维护操作 • 使用DIN螺丝作为拉铆芯轴,降低工具使用成本(可选)
长度:580mm
宽度:80mm
重量:6.9kg
拉铆力:58KN(在气压6bar时)
行程:12mm
拉铆时间<1 Sec
安装位置:中心距最小90mm(2个安装单元之间)
提供整套完整的系统,喂料,安装,过程监控,包括3D视觉。
联系我们!

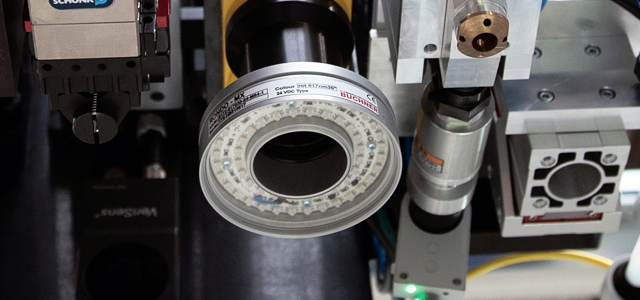

如果是全自动拉铆,知道安装位置和孔位对高效加工很重要,这是优化流程和提高产品的唯一方法。HONSEL自动化的专家选择了一种通过相机技术和后续评估来工作的方法。如果检测到了X或Y方向的偏移,可以根据应用程序(机械手,转盘,门轴)实时调整偏移量。

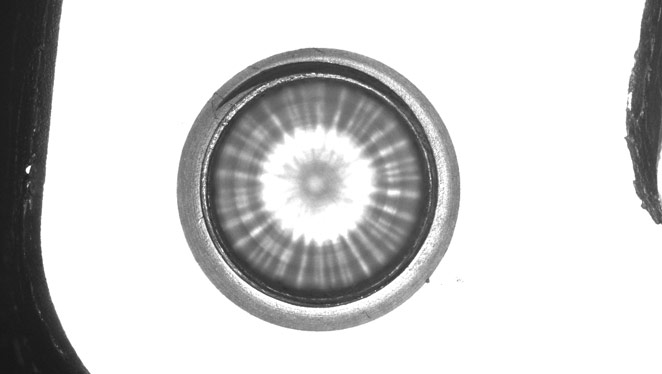

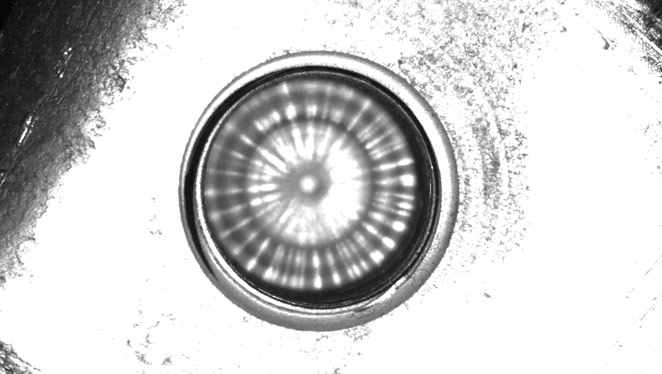

VNG工具有一个可选的基于相机的Q门,它使用光学评估来确定铆螺母和铆螺柱是否安装正确。
铆螺母、铆螺柱和螺纹套的安装工艺是类似的。一个紧固件被安装到工件上,只是速度不同,如果铆螺母完成这一过程需要时间少于1秒。

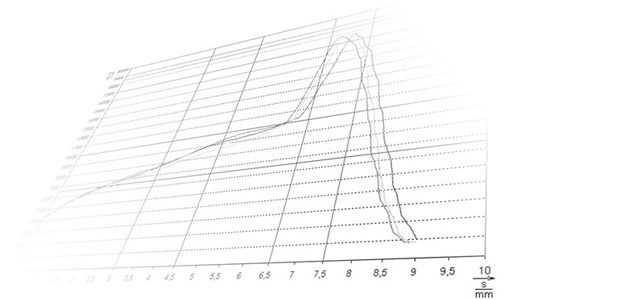

VNG950记录了每个安装过程的行程和拉力。
